Вывод форм CtP

Технология изготовления

CtP-формы изготавливаются методом прямого экспонирования (Computer-to-Plate) изображения на печатную форму. При этом из технологической цепочки исключаются монтажные и копировальные процессы, что повышает качество печати (на термальных печатных формах безупречная линеаризация, четкая растровая точка, гарантированно воспроизводятся 1-2 процентные растры) и минимизирует время на приладку - совмещение комплекта CtP-форм, в особенности с пробитыми в процессе экспонирования панчами, практически идеально. Двухслойное покрытие практически исключает появление тенения.

Оборудование

Мы используем постоянно обновляемый парк термальных аппаратов CtP Heidelberg. Возможен вывод печатных форм размером от 240x240 до 1160x940 мм. Рабочее оптическое разрешение 2540 dpi (размер точки 0,01 мм). Доступные системы растрирования: регулярные растры — Prinect AM Screening (линиатуры до 300 lpi), гибридные растры — Prinect Hybrid Screening (линиатуры до 400 lpi), стохастические растры — Prinect Stochastic Screening с минимальным размером точки 20..24 мкн. Есть возможность вывода форм без компенсации спирали, что позволяет изготавливать формы для печати на лентикулярных пластиках (лентикулярная, стерео-варио или 3D-печать).

Контроль качества

Все изготавливаемые нашей компанией печатные формы практически идеально линеаризованы - отклонение площади растровой точки на форме от заданного в файле значения не превышает 1%, что превосходит все отраслевые стандарты. Линеаризация контролируется специализированными цифровыми микроскопами, что в сочетании с постоянным контролем качества проявочного процесса позволяет производить стабильно высококачественные формы (средний процент брака - 1 форма на 50000 изготовленных).

Дополнительные бесплатные сервисы

  • Автоматическая генерация экранной спусковой пробы перед выводом для проверки результата обработки файлов растровым процессором.
  • Автоматическая генерация CIP 3 файла для печатной машины (если Ваша печатная машина поддерживает CIP3).
  • Автоматическая пробивка панчей (если Ваша печатная машина поддерживает панчи стандарта Bacher).
  • Автоматическая компенсация нестандартного растискивания на Вашей печатной машине для соответствия оттиска стандартам ISO.
  • Бесплатная утренняя / вечерняя доставка готовых форм по Москве.

Размеры пластин и цены

Мы изготавливаем исключительно двухслойные термальные пластины, обеспечивающие наилучшее качество, при вполне конкурентной цене. Стоимость вывода CtP-форм зависит от объемов работ, условий доставки и вариантов оплаты, качества предоставляемых материалов.

Рассчитайте Вашу стоимость печатных форм:

Класс пластин:

Двухслойные, с увеличенной тиражестойкостью, устойчивые к агрессивным химикатам. Отлично подходят для печати работ любой сложности, больших тиражей (тиражестойкость свыше 50 тысяч листопрогонов), а также для печати фолиевыми и УФ-красками.


Файлы:

Вы предоставляете полностью готовые pdf-файлы в размер пластины, клапаном вниз, содержащие в себе все необходимые метки и шкалы.

Вы предоставляете файлы верстки, либо pdf-файлы, требующие дополнительной обработки (коррекция размера, сборка спусков, подстановка меток, шкал и т.п.).


Оплата:

Вы вносите предоплату на наш расчетный счет, и затем размещаете заказы до исчерпания внесенных средств.

По итогам выполненных работ Вы получаете ежемесячный счет, который оплачиваете в течение 15 дней со дня выставления.


Размеры и количество: Размер: x мм,
средний объем шт в месяц

Технические требования к файлам для вывода пластин CtP

Внимание! Файлы, изготовленные с несоблюдением нижеперечисленных рекомендаций могут быть выведены, однако компания Литоскан не несет никакой ответственности за результат!

Параметры вывода по умолчанию

Если в заказе не указаны иные параметры, то вывод пленок производится со следующими параметрами:
Эмульсия нечитаемая (офсет). Оптическая плотность печатных элементов не менее 3.6D. Черный = оверпринт, все оверпринты в файле, кроме оверпринта на белом, обрабатываются. Линиатура 175 lpi. Метод растрирования IS Classic, растровая точка Smooth Elliptical. Все встроенные цветовые профили игнорируются. Линии толщиной Hairline выводятся толщиной 0.01 мм.

Файлы, не соответствующие заявленному размеру, содержащие отличное от указанного количество сепараций, а также содержащие RGB/Lab-объекты не выводятся.

Общие рекомендации по передаче файлов

Оптимальный путь передачи нам файлов - через раздел 'Закачка файлов' в личном кабинете либо закачка на наш фтп-сервер. Не рекомендуется закачка файлов на публичные FTP - серверы и файлообменники. Файлы, размещенные на файлообменниках, требующих ввода букв, цифр, просмотра рекламы, отправки СМС и т.п. не принимаются.

Обязательно архивируйте файлы перед передачей их через интернет. Архиватор проверяет контрольную сумму и позволяет отследить сбои при закачке.

Будьте оригинальны, сдав на фотовывод файл с банальным названием 'vivod.ps','1.ps', 'listovka.ps' Вы рискуете получить чужой заказ. Не называйте похожими именами файлы, сдаваемые на вывод в течение 2-3 дней. Плохой пример: 'Job_abc227_PrintA7a.ps', 'Job_abc227_PrintAA7.ps', 'Job_abc227_PrintA7aa.ps' - файлы могут быть перепутаны.

Однобитные Tiff - файлы

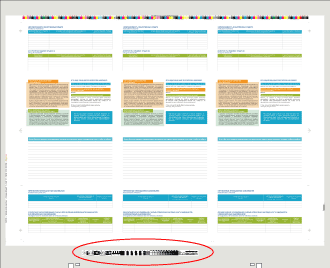

Принимаются файлы с разрешением 2540 dpi. Допустимо LZW - сжатие. Изображение читаемое, ориентация портретная, клапан слева. Для контроля качества на свободном месте пластины должна быть размещена контрольная шкала LitoScan.

Готовые PDF или PostScript файлы

Принимаются композитные PDF-файлы версии не выше 1.6 либо композитные постскрипт-файлы. Размер файла (mediabox) должен точно соответствовать размеру печатной формы CtP (по отдельной договоренности допускается сдача готовых файлов в размер бумаги с обязательным указанием расстояния от края бумаги до края пластины в клапане). Файл должен быть ориентирован альбомно, печатным клапаном вниз. При размещении изображения в поле пластины Вам необходимо учитывать попадание изображения в бумагу, совмещение лица и оборота, наличие различных меток и шкал, необходимых для успешной печати и послепечатной обработки тиража - мы не проверяем все эти параметры в готовых для вывода PostScript/Pdf. Для контроля качества на свободном месте пластины должна быть размещена контрольная шкала LitoScan. Количество сепараций, в т.ч. spot-цветов (пантонов) в файле должно в точности соответствовать количеству печатных форм, которые Вы хотите получить.

Важно:
- Все страницы в многостраничном PDF должны быть одинакового размера.
- Не допускается использование кириллицы в названиях сепараций.
- Не допускается обрезка PDF-файлов изменением значений Crop Box.

Файлы на сборку спуска

Для пополосного pdf-файла для сборки спуска справедливы все вышепечисленные требования к готовым ps/pdf файлам, также необходимо выполнение следующих условий: размер страницы постскрипта=обрезной формат+припуск на обрезку, припуск должен быть одинаковым со всех сторон, т.е. страница должна быть отцентрирована в постскрипте. Служебные метки и шкалы должны быть отключены, либо отодвинуты от обрезного формата на расстояние, не меньшее вылета под обрезку.

При заказе сборки спуска обязательна схема спуска из типографии, где эта работа будет печататься. Также, для правильного позиционирования сборки на печатной форме необходимо предоставить информацию о размере бумаги, расстоянии от края пластины до края бумаги в клапане и ширине незапечатываемой области в клапане.

Общие требования к файлам верстки

Не пользуйтесь свежевышедшими, а тем более бета-версиями программ верстки! Как правило, такие программы содержат неизученные ошибки, приводящие к сбоям на пленках и браку в тираже.

Публикация для сдачи на вывод должна быть собрана с использованием соответствующих функций программ верстки (Package, Collect for Output) и включать в себя все использованные шрифты и изображения. Параметры страниц публикации, размещение элементов верстки, наличие вылетов и т.п. должны соответствовать требованиям типографии.

Цвета: Недопустимо использование в верстке цветов, не имеющих CMYK - определения (определенных в Lab, RGB и т.д). Нежелательно присутствие плашечных (Spot) цветов в работе, печатаемой триадными красками.
Шрифты: Настоятельно рекомендум пользоваться при верстке лицензионными шрифтами. Не рекомендуется пользоваться при верстке системными шрифтами (Times, Arial, Tahoma и т.д.).
Изображения: Заверстанные в документ изображения должны быть в цветовой модели CMYK, с достаточным для качественного воспроизведения эффективным разрешением. Параметры цветоделения изображений должны соответствовать требованиям типографии. Не рекомендуется помещение изображений в верстку через буфер обмена.
Векторная графика: Недопустимо использование линий толщиной "Hairline". Минимальные толщины линий, размеры текста и прочих элементов должны соответствовать требованиям типографии. Недопустимо использование прозрачных растров, различных эффектов, теней в работах, предназначенных для печати смесевыми пантонами. Шрифты в файлах, созданных в программах векторной графики (Corel, Illustrator), должны быть переведены в кривые.

Принимаемые версии ПО:
QuarkXPress: по версию 6.5 включительно на платформах Mac и PC.
Adobe Indesign: CС (2017) и ниже на платформах Mac и PC.
Adobe Illustrator: CС (2017) и ниже на платформах Mac и PC.
Corel Draw: 19 (2017) и ниже версии на платформе PC.
Adobe FrameMaker, Adobe PageMaker, продукты Corel кроме Corel Draw, продукты Microsoft, и т.п. - только по предварительному согласованию.

Пробивка панчей при изготовлении печатных форм

Мы предлагаем автоматическую пробивку панчей стандарта Bacher на печатных формах. Точность автоматической пробивки гораздо выше, чем при использовании ручного пробойника. Как следствие, неприводка при установке на машину нового комплекта форм практически отсутствует, что значительно сокращает время приладки.

Панчи Bacher на печатных формах

В наличии 3 типоразмера: 220 мм (для четвертьформатных машин), 425 мм (для четвертьформатных и полуформатных машин) и 780 мм (для полноформатных машин). Услуга пробивки панчей полностью бесплатна.

Компенсация нестандартного растискивания при выводе печатных форм CtP

Коррекция растискивания

Наиболее распространенная причина «непопадания» в цветопробу - несоответствие печатного процесса стандарту ISO 12647-2, в первую очередь по величине растискивания (приращения растровой точки на оттиске).

Стандарт четко регламентирует величину растискивания для каждого печатного процесса. Например для листовой печати на мелованных бумагах растискивание должно составлять 15% на 50-процентной точке, то есть площадь точек 50-процентного растра на оттиске должна быть 65%. Соответственно, если на Вашей печатной машине фактическое растискивание на 50%-й точке составляет 25% (что вполне реально) то на оттиске уже будет 75% и в цветопробу, которая имитирует стандартные 65% вы не попадете. Более того, растискивание может быть в норме на 50%-й точке, и при этом не соответствовать стандарту к примеру на 10-ти или 80 процентной точке.

Величина растискивания на конкретной машине зависит от множества параметров и "подогнать" ее к стандартным значениям при печати практически невозможно. К примеру, изменение плотности краски оказывает очень малое влияние на величину растискивания. Однако для каждого сочетания печатная секция-краска-бумага это величина достаточно стабильная. Это позволяет вводить необходимую компенсацию при изготовлении печатных форм, тем самым получая правильный размер растровой точки на оттиске. То есть, если мы измерили, что на данной печатной секции на 50% точке реальная площадь 70% (т.е. растискивание составляет 20%), то достаточно ввести компенсацию 5% при выводе форм CtP (вывести на форме 45-процентную точку там, где в файле задано 50%) чтобы получить необходимые 65% на оттиске, и, как следствие, более близкий к стандарту и цветопробе отпечаток.

Данную услугу мы предлагаем нашим клиентам абсолютно бесплатно при выводе печатных форм. У нас есть все необходимое оборудование для измерений и возможность изготовления печатных форм с соответствующей компенсацией. Для проведения замеров и последующего вывода всех Ваших печатных форм с компенсацией Вам просто нужно связаться с нашими специалистами.

Проверка работ перед выводом

К сожалению, верстальщики и дизайнеры не всегда готовят безупречные макеты с точки зрения качества подготовки к печати, а специалистам препресс не всегда удается отловить все технические ошибки в верстке. Очень часто целесообразно показать готовый спуск технологу на предмет правильности сборки спуска, наличия всех необходимых меток и шкал. Более того, не все элементы верстки одинаково обрабатываются различными растровыми процессорами, и даже правильно сгенерированные и прошедшие все стадии проверки файлы в некоторых редких случаях дают непредвиденные результаты при растрировании и последующем выводе пленок или пластин CTP. В случае вывода CtP форм ситуация осложняется существенно большей ценой перевывода в случае ошибок, а также тем, что большинство ошибок, скорее всего, будут замечены только на приладке.

Таким образом, стопроцентную гарантию качества дает только проверка выходного растрового изображения, сгенерированного тем растровым процессором, с которого осуществляется вывод.

Мы предлагаем 2 варианта проверки работ перед выводом для проверки менеджером компании, технологом, корректором или заказчиком:

Цветная распечатка для проверки перед выводом (печатная спусковая проба)

Цветная распечатка осуществляется непосредственно с файла, поступающего на устройство вывода, в натуральную величину (1:1), с разрешением 360 dpi. Это позволяет получить отпечаток, в точности соответствующий выведенным формам, для проверки менеджером компании, корректором или заказчиком.

Заказав распечатку, Вы можете отследить на ней наличие всех элементов верстки, меток и шкал, оверпринты, оценить качество изображений, проверить правильность спуска полос. Из распечатки можно собрать макет и подписать у конечного заказчика. Наличие спусковой распечатки облегчает работу как печатного, так и послепечатного цеха. Стоимость распечатки незначительна, и несравнима со стоимостью бракованных форм и тем более бракованного тиража. Следует отметить, что многие типографии уже оценили необходимость этой процедуры, и не принимают в работу заказ без подписанной спусковой распечатки.

Jpeg-файл для проверки перед выводом (экранная спусковая проба)

Вы получаете (как правило, в Вашу папку на ФТП) CMYK Jpeg файл, сгенерированный растровым процессором, в натуральную величину, с разрешением 300 dpi (разрешение может быть выше или ниже по отдельной договоренности). Проверять файл не так удобно, как распечатку, однако он бесплатен, плюс экономится время на перевозку бумажных распечаток.

Имейте в виду что ни печатная, ни экранная спусковая проба не может служить для визуальной оценки цвета тиража. Для проверки цвета заказывайте цветопробу.
